스텐 레이저 가공, 파일 보냈더니 엉망? 전문가가 알려주는 필수 체크리스트 3가지

모니터 속에서 매끈하게 보이던 로고나 도면이

막상 스테인리스 판 위에서 톱니바퀴처럼 거칠게 가공되어 당황하신 적이 있으신가요?





안녕하세요. 국내 컬러 스테인리스 가공의 기준을 제시하는 휴컬러스텐입니다.





디자이너나 금속 집기 제작사 파트너분들과 상담을 진행하다 보면,

데이터 전송 단계에서의 작은 실수로 인해 결과물이 훼손되는 안타까운 사례를 자주 접하게 됩니다.

분명 화면에서는 완벽했는데,

가공된 결과물은 마감이 거칠거나 형태가 왜곡되는 현상은 왜 발생하는 것일까요?





---

전문성이 검증된 1,420평 규모의 직접 생산 인프라

휴컬러스텐은 이러한 가공 불량 문제를 원천적으로 차단하기 위해

1,420평 규모의 대형 자가 공장을 운영하며, 9대의 대형 전문 설비를 자체 보유하고 있습니다.



저희는 10년 이상의 숙련된 전문가가 3단계의 정밀 검수 프로세스를 거쳐 단 1장의 주문 제작 건이라도 대기업 납품 수준의 퀄리티를 보장합니다.

단순한 절단과 절곡을 넘어 UV 인쇄, 시트 컷팅 등

고난도 후가공까지 원스톱으로 해결할 수 있는 기술력이 휴컬러스텐의 경쟁력입니다.

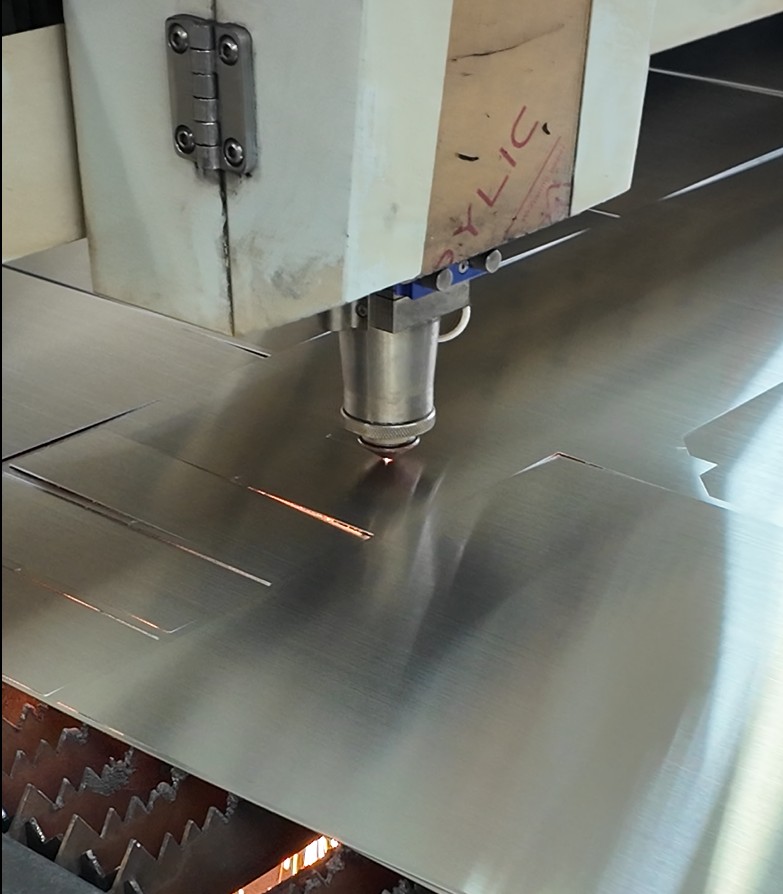

실패 없는 레이저 커팅을 위한 필수 체크리스트 3가지

비트맵 이미지(JPG, PNG)를 그대로 레이저 기계에 입력하면

픽셀의 계단 현상이 절단 경로로 인식되어 지글지글한 톱니 모양의 단면이 생성됩니다.

전문가의 견해로 볼 때 이는 명백한 불량입니다.

완벽한 결과물을 위해 발주 전 다음 사항을 반드시 확인하십시오.

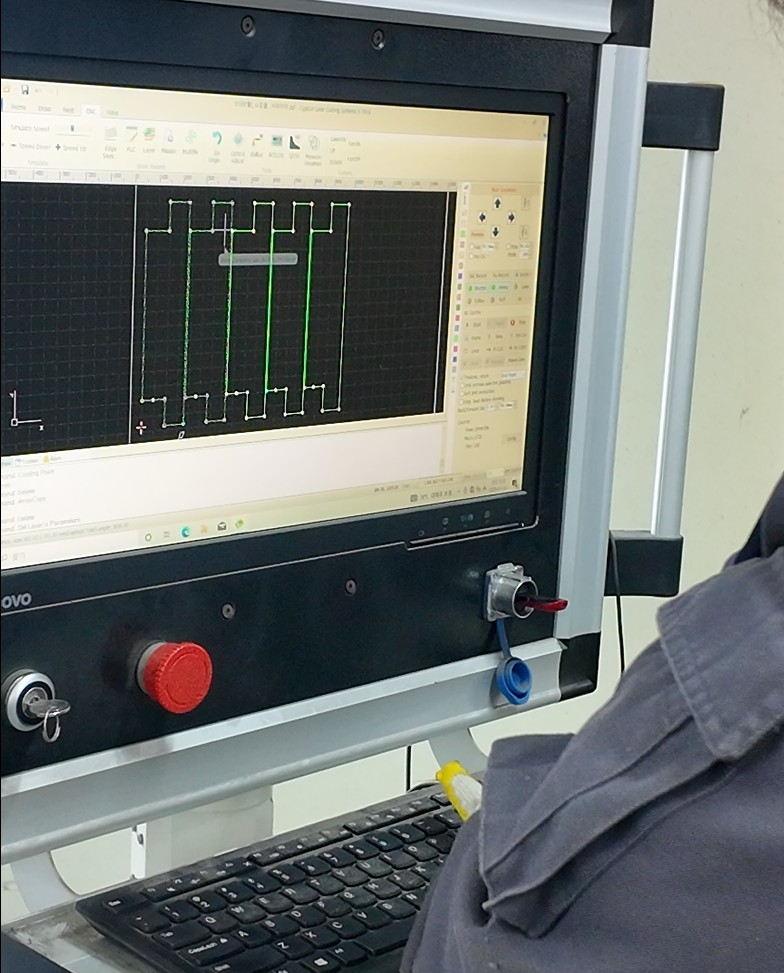

1. 선 연결(Join) 상태의 정밀 확인



CAD나 일러스트레이터 도면에서 선이 미세하게 끊겨 있으면,

레이저 헤드는 그 지점을 시작점과 끝점으로 인식하여 멈칫하게 됩니다.

이 과정에서 불필요한 ‘칼자국’이 남게 됩니다.



[전문가 Tip]
– AutoCAD: 모든 선을 선택 후 ‘J(Join)’ 명령어로 하나의 폴리선(Closed Path)으로 만드십시오.
– Illustrator: 앵커 포인트를 선택한 뒤 ‘Ctrl + J’를 눌러 경로를 완전히 닫아주어야 합니다.

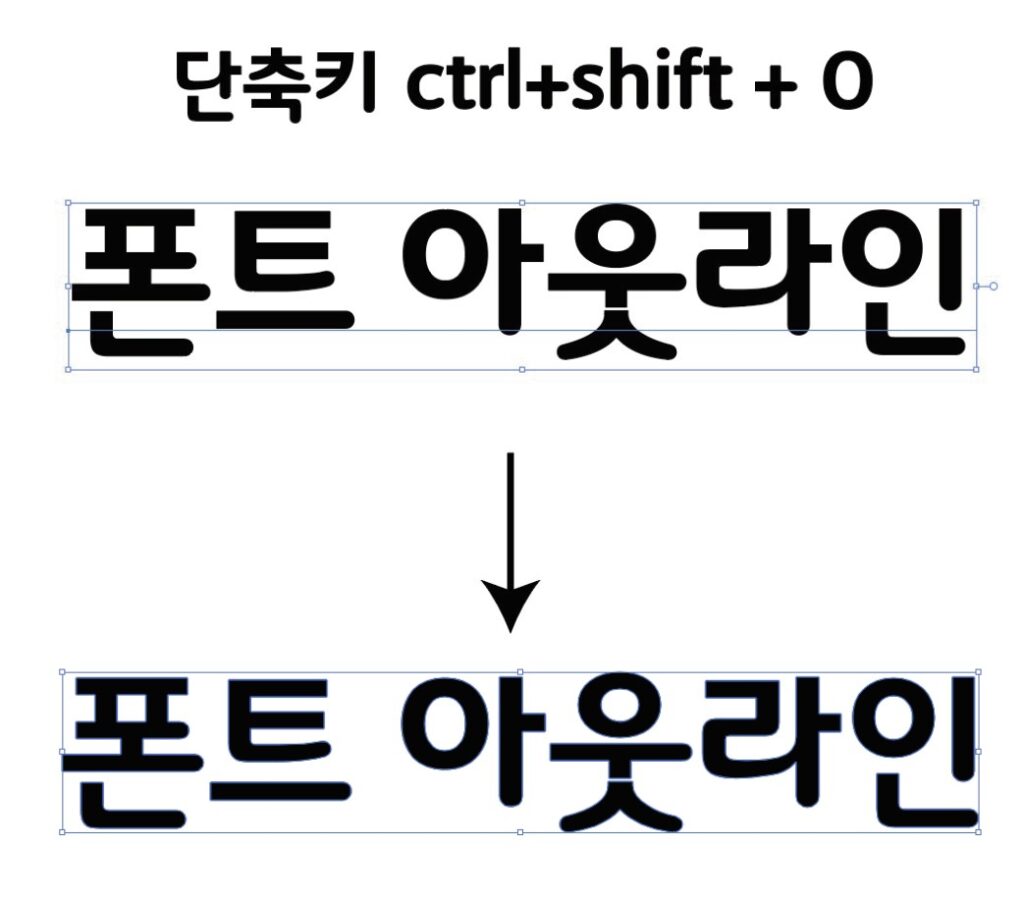

2. 폰트의 아웃라인(Create Outlines) 처리

특수 서체가 포함된 파일을 그대로 전송할 경우,

공장의 환경에 따라 기본 서체로 치환되어 디자인이 변형될 위험이 큽니다.





[전문가 Tip]
– 반드시 글자를 도형화하는 ‘윤곽선 만들기(Ctrl + Shift + O)’ 작업을 거쳐야 합니다.

클릭 시 글자 테두리에 파란 점들이 활성화된다면 올바르게 처리된 것입니다.



3. 자재 두께와 레이저 간격의 상관관계



스테인리스의 두께(T)가 두꺼워질수록 레이저 열기에 의해 선이 녹아내릴 위험이 커집니다.

너무 세밀한 문양은 도면 검토 단계에서 수정이 필요할 수 있습니다.

휴컬러스텐은 가공 전 10년 경력의 숙련자가 도면을 사전 검토하여,

실제 자재 두께에 최적화된 가공 데이터로 보정하는 과정을 거칩니다.

이러한 디테일의 차이가 브랜드의 격을 결정합니다.









합리적인 견적과 투명한 공정 시스템

휴컬러스텐은 공공기관 및 대기업 납품 경험을 바탕으로 투명하고 합리적인 견적을 제안합니다.

도면이 없거나 소량 발주라도 걱정하지 마십시오.



전문 상담 인력이 파트너사의 상황에 맞는 최적의 솔루션을 제공합니다.



또한, 저희는 네이버 카페를 통해 매주 최신 스테인리스 단가표를 투명하게 공개하고 있습니다.

원자재 가격 변동에 민감한 파트너사분들께서는 아래 링크를 통해 실시간 정보를 확인하시기 바랍니다.



---
